21.09.2026

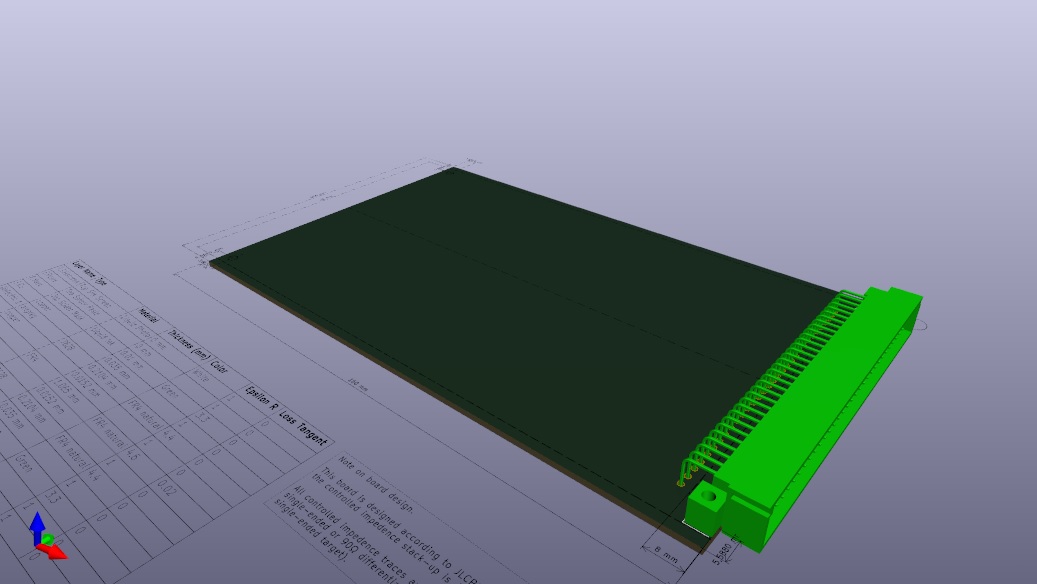

Bin es leid jedesmal eine neue ECB-Platine zu zeichnen, bei Christopher Petrilli (Github) fündig geworden. ERC meckerte noch etwas über die Platinenumrandung, EdgeCut hatte noch eine nicht geschlossene Linie und die Bohrungen mussten noch auf Maß gebracht werden. Hinzu kam noch die ECB-Belegung für den Moppel – fertig.
Schaltbild als PDF: Muster-PCB
KiCad: ECB-Muster
War eine gute Übung für KiCad und vereinfacht die nächste Platine…
